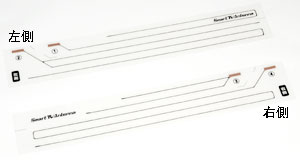

エレメントアンテナ部
| アンテナ寸法 |
アンテナ線幅 |
0.5ｍｍ ※交点等一部異なります。 |
| 左横用 |
W315×H43.5mm |
| 右横用 |
W305×H43.5mm |
|
|
 |
ブースターアンプ部
| アンテナ入力端子 |
4入力（3.5Φミニジャック） |
| アンテナ出力端子 |
テレビ4出力・FM-VICS1出力（3.5Φミニジャック） |
| 電源電圧 |
12V専用（マイナス接地） |
| 入出力インピーダンス |
75Ω |
| 周波数範囲 |
FM-VICS ：76〜90MHz |
| TV |
VHF(Lo) ：91〜108MHz |
| VHF（Hi）：157〜225MHz |
| UHF ：471〜770MHz |
| 帯域内利得 |
20dB |
| 消費電流 |
100mA以下 |
ブースタアンプ
外形寸法 |
103×53×22（mm） |
|
|
|
各ケーブル
ケーブル長
・アンテナケーブル
・VICSケーブル
・チューナーケーブル |
各3ｍ |
| ターミナル寸法 |
W27×H8×D5（mm） |
|
|
■12V専用ブースターアンプ 1個
■テレビチューナー接続ケーブル 4本
■電源ハーネス 1本
■脱脂クリーナー
■エレメントアンテナ 2枚
■アンテナ変換ケーブル1本
|
■ケーブルクランプ 6個
■取扱/取付説明書
■アンテナ接続ケーブル 4本
■FM-VICS接続ケーブル 1本
■両面テープ
■ユーザー保証登録カード/保証書 |
|
|
|
