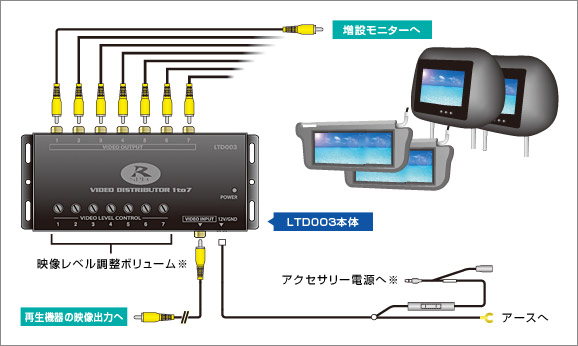

接続概要図 |
 |
※1 アクセサリー電源について
イグニッションスイッチをACCにしたときに12V供給される回路に接続してください。
※2 映像レベル調整ボリュームについて
入力した映像に対して出力した映像（モニターに映る映像）が暗いまたは明るすぎる場合に使用します。映像レベル調整ボリュームの番号と映像出力端子の番号はそれぞれリンクしています。
（例：映像レベル調整ボリュームの「1」を調整すると、映像出力端子「1」から出力される映像が変化）
※色合いの調整はありません。
※3 RCA（ピン）端子ケーブルは付属していません。 |
|
|
|
