![純正ステアリングスイッチで市販のカーナビ・オーディオ・地デジチューナーが操作できる!](images/p_i00.jpg) |
|
-

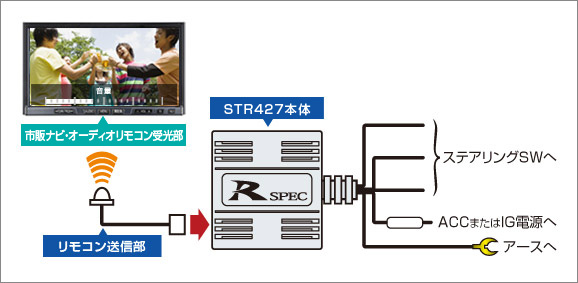

STR427 接続概要図
![接続イメージ](images/03_str427_1.jpg) |
-

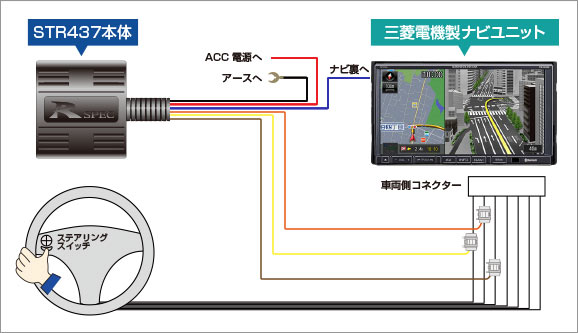

STR437 接続概要図
![接続イメージ](images/03_str437_1.jpg)
●本製品の赤線は、赤のエレクトロタップを使用して接続してください。
●橙線、黄線、茶線の接続には白のエレクトロタップを使用して接続してください。
![](images/attention.jpg) |
●黄線/橙線/茶線は、ナビゲーション奥にあるコネクターに接続します。青線の接続方法については、ナビゲーションの型番によって異なります。詳しくは、STR437取付/取扱説明書をご参照ください。 |
●接続位置は車両メーカーごとに異なります。詳しくは取付/取扱説明書の「配線接続位置一覧」を参照して接続してください。 |
![](images/attention.jpg) |
●橙線、茶線を使用しない車種の場合は、配線を絶縁処理してください。 |
●本製品の配線色と車両側の配線色は異なります。 |
|
-

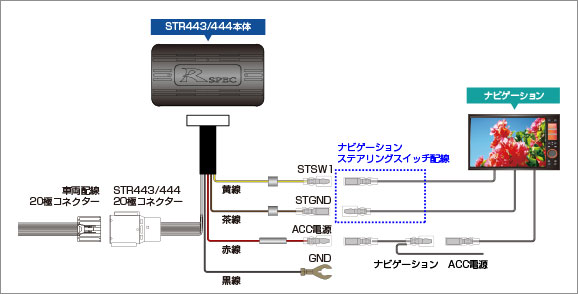

STR443 接続概要図
![接続イメージ](images/03_str443.jpg) |
|
|
|
