集中ドアロックスイッチから出ている配線の中で通常時約12V、集中ドアロックスイッチでロック操作したときに約12Vから0Vに変化する(GNDになる)線をロック線とします。 |
 |
集中ドアロックスイッチから出ている配線の中で通常時約12V、集中ドアロックスイッチでアンロック操作したときに約12Vから0Vに変化する(GNDになる)線をアンロック線とします。 |
 |

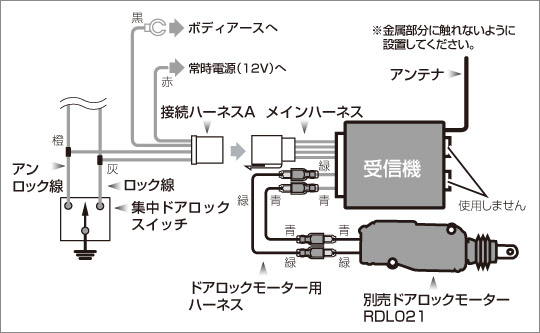

バッテリーマイナス端子を外し、上記「取付概要図」をご参照の上、接続をおこなってください。接続完了後、再度バッテリーマイナス端子を接続します。 |
 |
リモコンでドアがロック/アンロックされることを確認して取り付け終了です。
※リモコン操作と逆の動作をする場合、受信機の青線をドアロックモーターの緑線に、受信機の緑線をドアロックモーターの青線にそれぞれ差し替えてください。
|
