超高精細4Kドライブレコーダー

超高精細4Kドライブレコーダー DVR3400
取り付け例

接続概要図




●本製品をフロントガラス内側に取り付ける場合、保安基準により接着部分等がフロントガラス上部からフロントガラス全高の20%以内に取り付けてください。
●ワイパーの拭き取り範囲外に取り付けると、雨天時などに鮮明に記録できない場合があります。
●本製品を車検ステッカーの上に取り付けないでください。

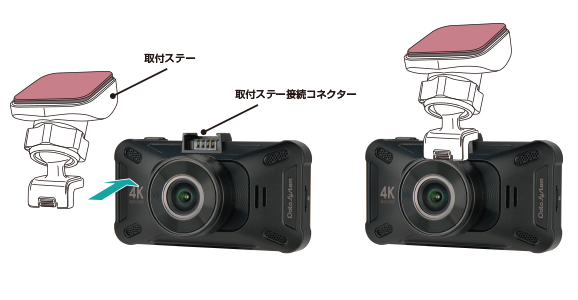

本体を取付ステーに装着する
取付ステーをDVR3400本体の取付ステー接続コネクターに合わせ、矢印の方向にスライドさせてDVR3400本体を取付ステーに取り付けます。

接続概要図

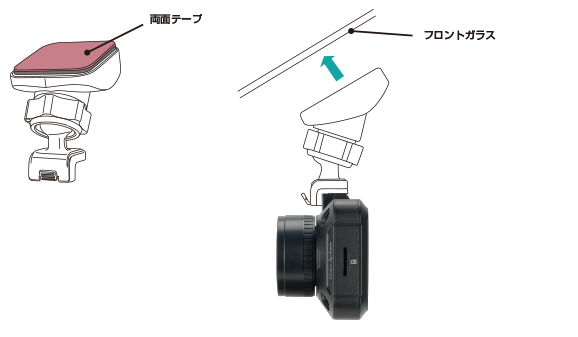

本体をフロントガラスに取り付ける
取付ステーの両面テープから保護フィルムを剥がしフロントガラスに取り付けます。

※付属のクリーナー100を使用してフロントガラスの貼り付け面を綺麗に清掃してください。
※バックミラーの左脇など、なるべく運転者の視界に入りにくい場所に取り付けてください。


接続概要図

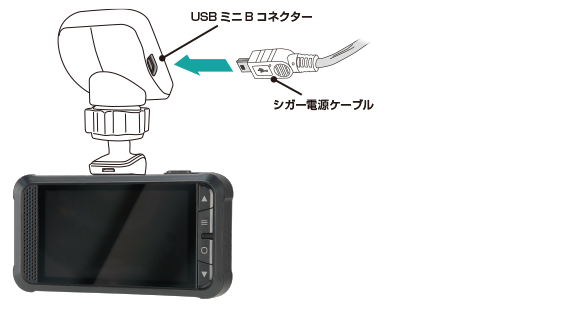

シガー電源ケーブルを取付ステー横の差し込み口に接続する
取付ステー横の差し込み口にシガー電源ケーブルを接続します。

接続概要図

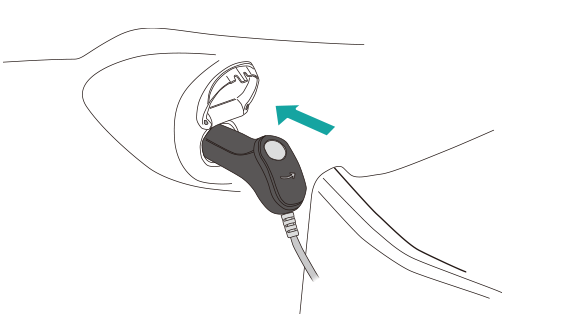

シガー電源ケーブルを車両側シガーソケットに差し込む
エンジンを始動しDVR3400に電源が入ることを確認します。

接続概要図

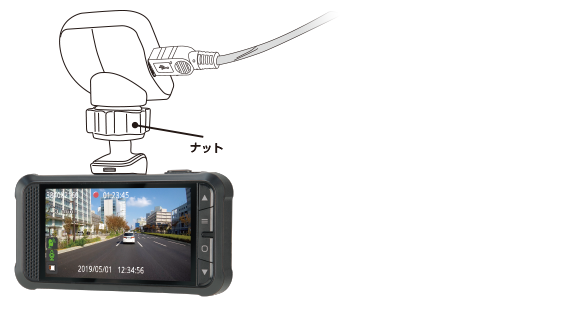

DVR3400本体の角度調整をおこない、ナットを締め付けて取り付け完了です。

接続概要図
