RCH series
- RCH series 仕様
RCH001T/RCH002H/RCH012N/RCH014H/RCH047P/RCH056F/RCH059U/
RCH060U/RCH062D/RCH068J/RCH071U/RCH073P/RCH074N/RCH078U |
| 寸法 |
ケーブル長 150mm（※一部品番に限る） |
| 映像入力端子 |
RCAピン端子 |
| RCH007T/RCH029T/RCH049T/RCH044T/RCH054F/RCH055F/RCH061T/RCH079F |
| 寸法 |
フロントハーネス：ケーブル長 2500mm
|
| リアハーネス：ケーブル長 150mm |
| 映像入力端子 |
RCAピン端子 |
| RCH008T |
| 寸法 |
フロントハーネス1：ケーブル長 1500mm
|
| フロントハーネス2：ケーブル長 1500mm |
| リアハーネス：ケーブル長 150mm |
| 映像入力端子 |
RCAピン端子 |
RCH series 同梱品

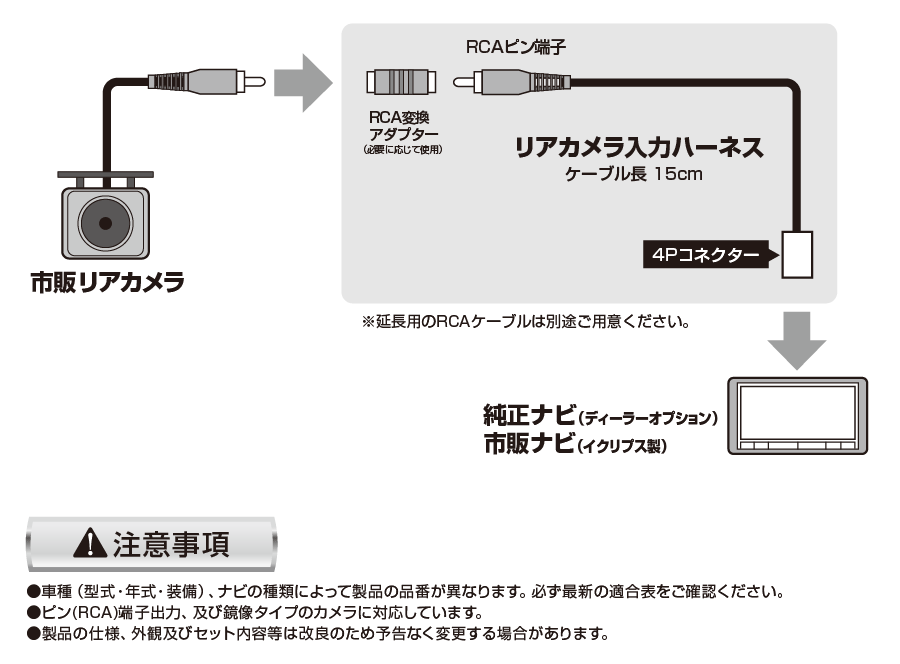

 RCH001T 税込価格3,144円（税別2,858円） |
| JAN：4986651101302 |
| 市販のリアカメラを各自動車メーカーのディーラーオプションナビ、または市販ナビ（イクリプス製）に接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |
| RCH002H 税込価格3,144円（税別2,858円） |
| JAN：4986651101319 |
| 市販のリアカメラを各自動車メーカーのディーラーオプションナビ、または市販ナビ（クラリオン製）に接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

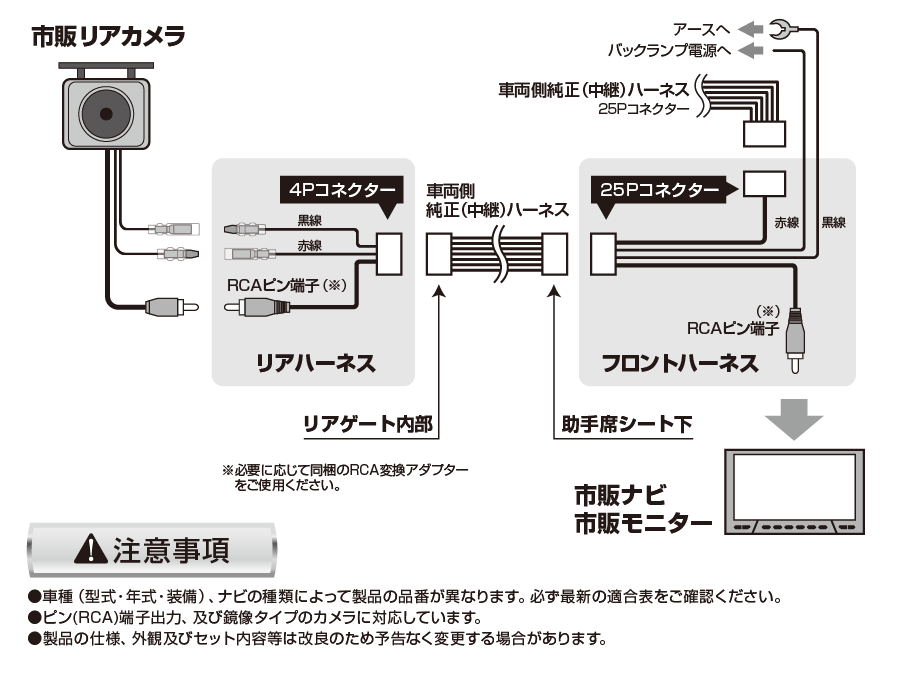

| RCH007T 《純正ハーネス活用タイプ》 税込価格8,360円（税別7,600円） |
| JAN：4986651101593 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター×2 |
| ・エレクトロタップ |
| ・取付説明書 |

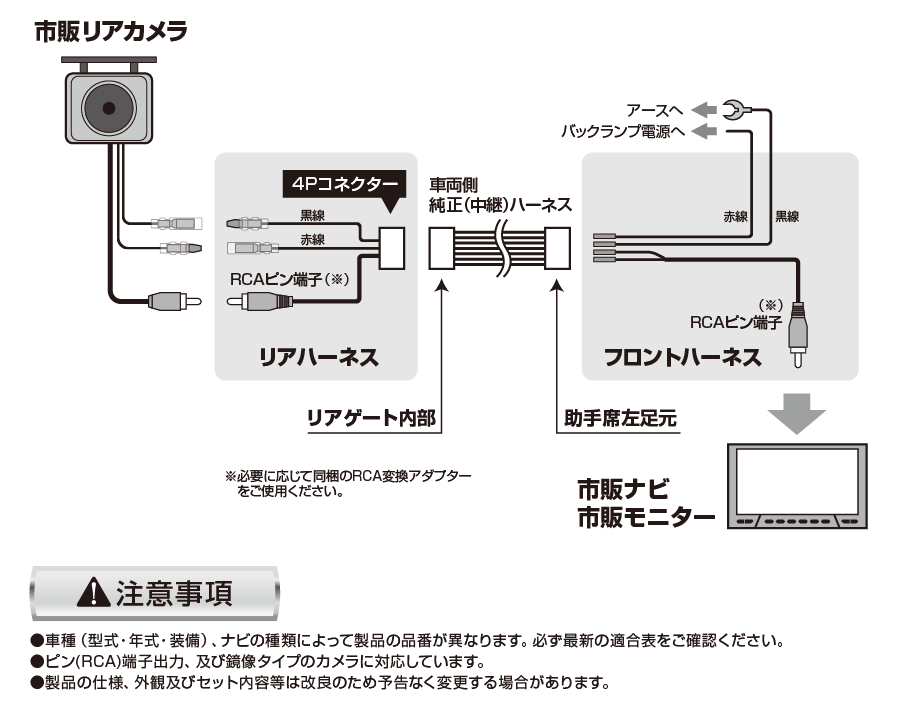

| RCH008T 《純正ハーネス活用タイプ》 税込価格6,270円（税別5,700円） |
| JAN：4986651101609 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス1（電源取得用） |
| ・フロントハーネス2（RCAピン端子付き） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター×2 |
| ・エレクトロタップ |
| ・取付説明書 |
| RCH010N 《純正ハーネス活用タイプ》 税込価格6,270円（税別5,700円） |
| JAN：4986651101661 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
|
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・エレクトロタップ |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・RCA変換アダプター×2 |
| ・取付説明書 |

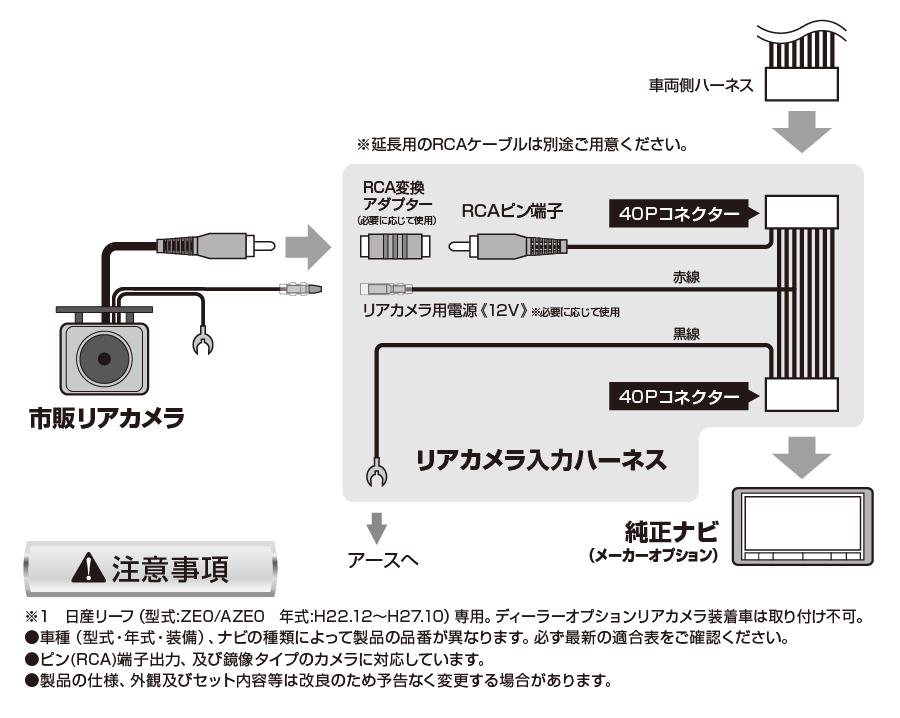

| RCH011N 税込価格8,360円（税別7,600円） |
| JAN：4986651101678 |
| 市販のリアカメラを日産リーフ（EV専用カーウイングスナビゲーションシステム）のメーカーオプションナビに接続するためのハーネスです。 |
|
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・ギボシ端子 / ギボシスリーブ（オス×各1） |
| ・取付説明書 |
| RCH012N 税込価格3,144円（税別2,858円） |
| JAN：4986651101715 |
| 市販のリアカメラを主に日産・三菱車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

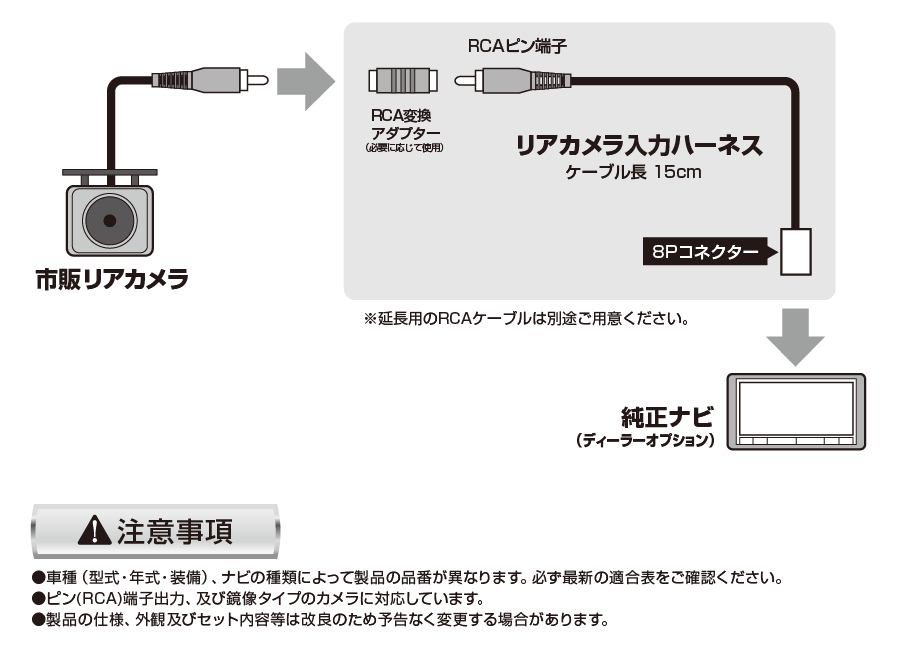

| RCH014H 税込価格3,144円（税別2,858円） |
| JAN：4986651101760 |
| 市販のリアカメラをホンダ車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |
| RCH029T 《純正ハーネス活用タイプ》 税込価格6,266円（税別5,696円） |
| JAN：4986651102231 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・エレクトロタップ |
| ・RCA変換アダプター×2 |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |

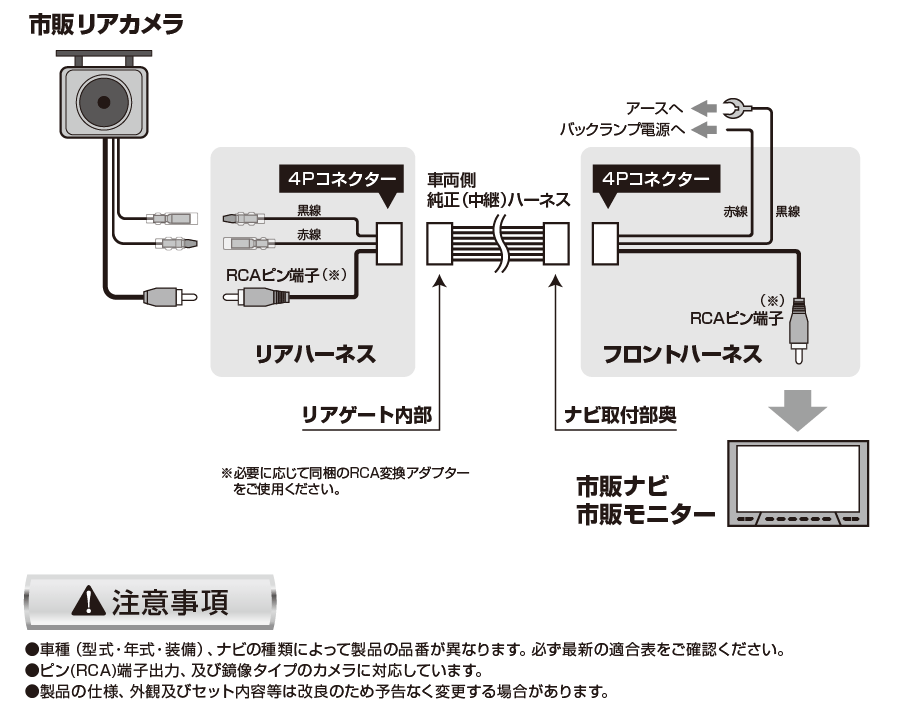

| RCH044T 《純正ハーネス活用タイプ》 税込価格6,050円（税別5,500円） |
| JAN：4986651102620 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター×2 |
| ・エレクトロタップ |
| ・取付説明書 |
| RCH047P 税込価格2,090円（税別1,900円） |
| JAN：4986651102521 |
| 市販のリアカメラを市販ナビ（パイオニア製）に接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

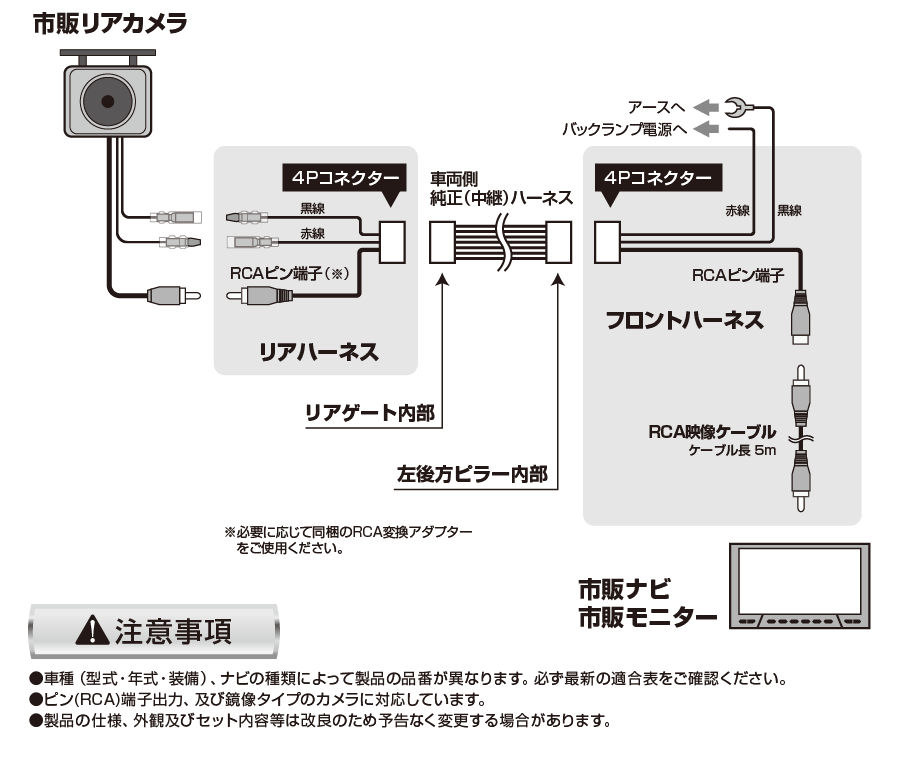

| RCH049T 《純正ハーネス活用タイプ》 税込価格7,150円（税別6,500円） |
| JAN：4986651102545 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター |
| ・RCA映像ケーブル（5ｍ） |
| ・ギボシ端子・スリーブ（オス×各1、メス×各1） |
| ・エレクトロタップ |
| ・結束バンド×3 |
| ・取付説明書 |

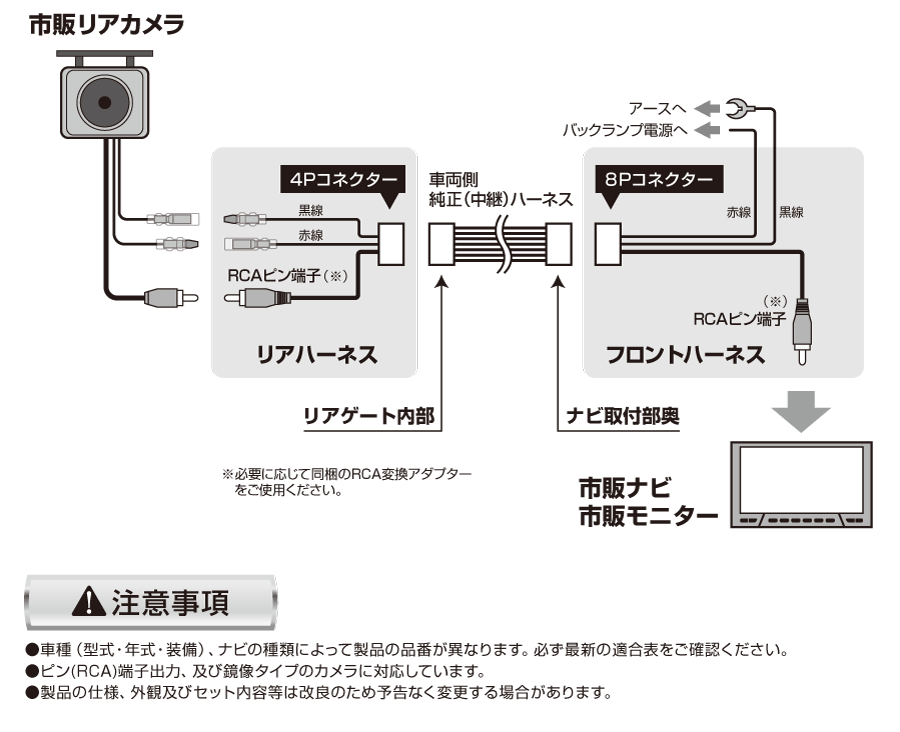

| RCH054F 《純正ハーネス活用タイプ》 税込価格7,150円（税別6,500円） |
| JAN：4986651102828 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・エレクトロタップ |
| ・RCA変換アダプター×2 |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |

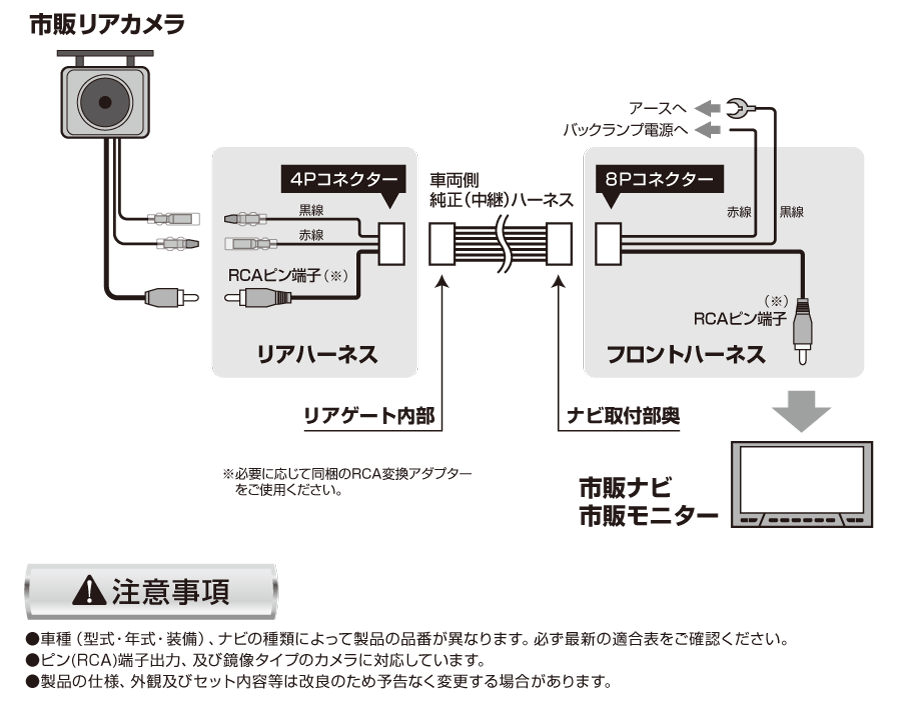

| RCH055F 《純正ハーネス活用タイプ》 税込価格7,150円（税別6,500円） |
| JAN：4986651102835 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・エレクトロタップ |
| ・RCA変換アダプター×2 |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |

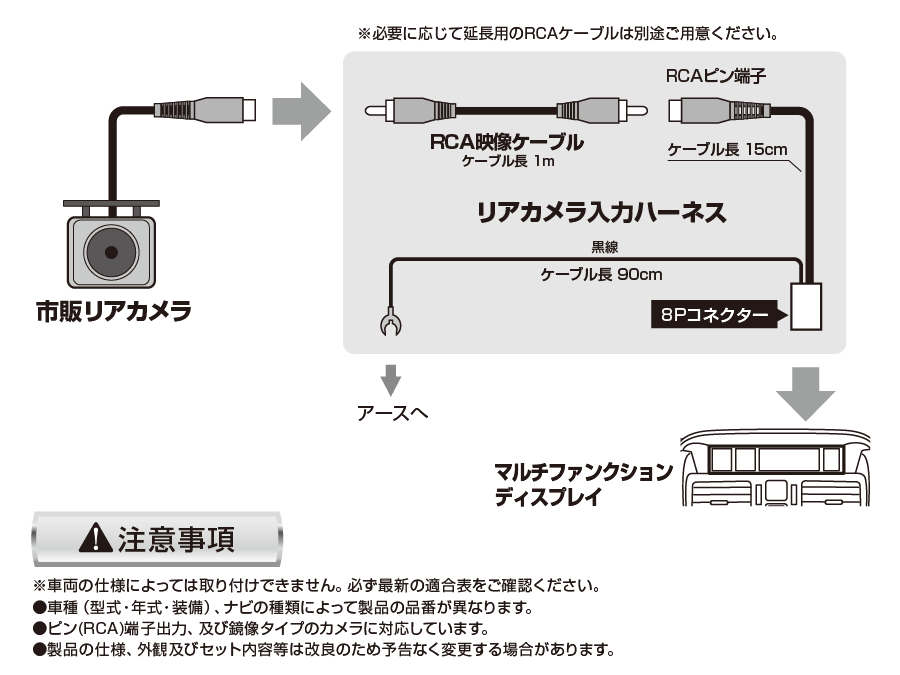

| RCH056F 税込価格3,278円（税別2,980円） |
| JAN：4986651103375 |
| 市販のリアカメラをスバル車のマルチファンクションディスプレイに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA映像ケーブル（1m） |
| ・結束バンド×3 |
| ・取付説明書 |

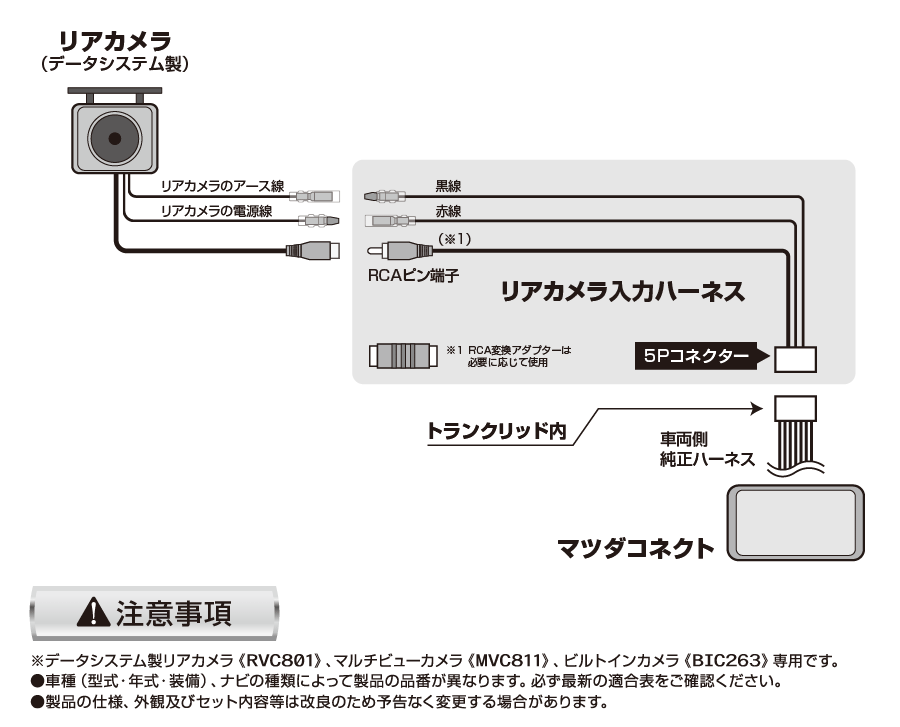

| RCH059U 税込価格4,950円（税別4,500円） |
| JAN：4986651103412 |
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。
※データシステム製リアカメラ《RVC801》、マルチビューカメラ《MVC811》、ビルトインカメラ《BIC263》専用です。他のカメラは使用できません。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |

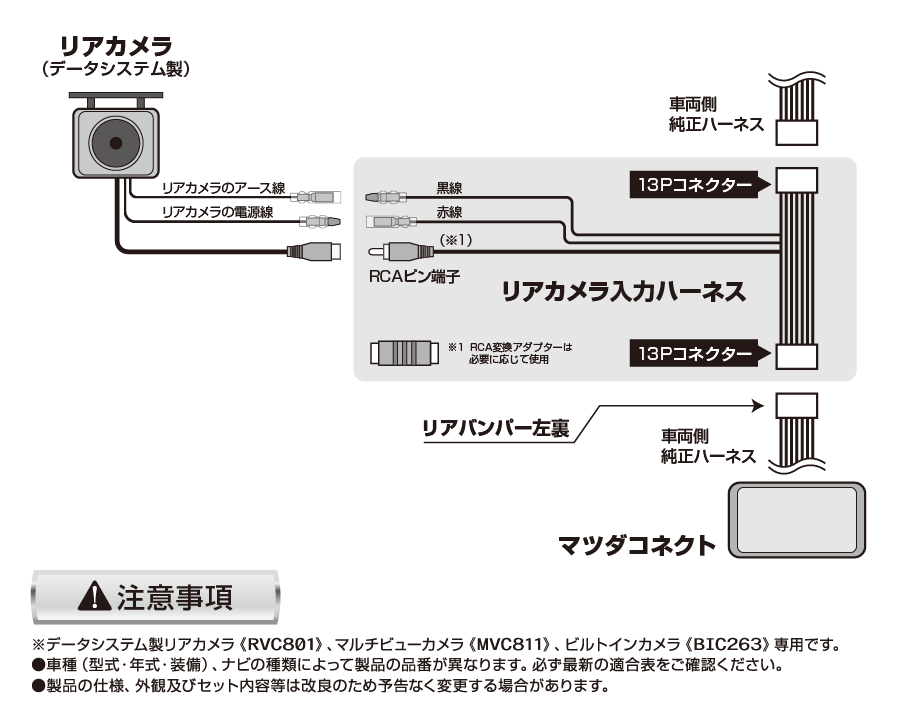

| RCH060U 税込価格6,820円（税別6,200円） |
| JAN：4986651103436 |
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。
※データシステム製リアカメラ《RVC801》、マルチビューカメラ《MVC811》、ビルトインカメラ《BIC263》専用です。他のカメラは使用できません。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |
| RCH061T 《純正ハーネス活用タイプ》 税込価格6,600円（税別6,000円） |
| JAN：4986651103429 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター×2 |
| ・エレクトロタップ |
| ・取付説明書 |

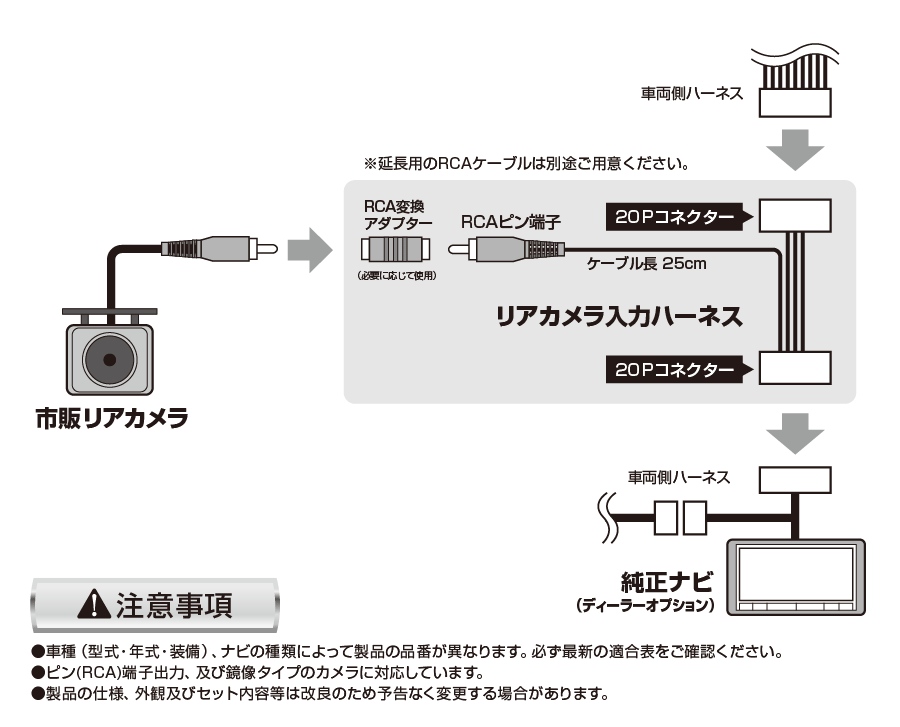

| RCH062D 税込価格3,850円（税別3,500円） |
| JAN：4986651103610 |
| 市販のリアカメラをダイハツ車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

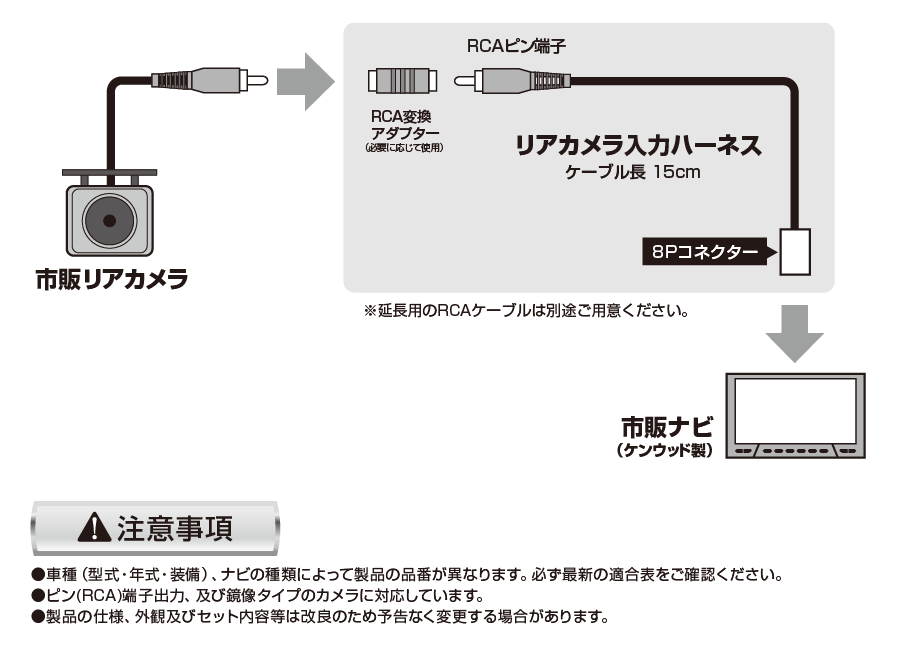

| RCH068J 税込価格2,750円（税別2,500円） |
| JAN：4986651103665 |
| 市販のリアカメラを市販ナビ（ケンウッド製）に接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

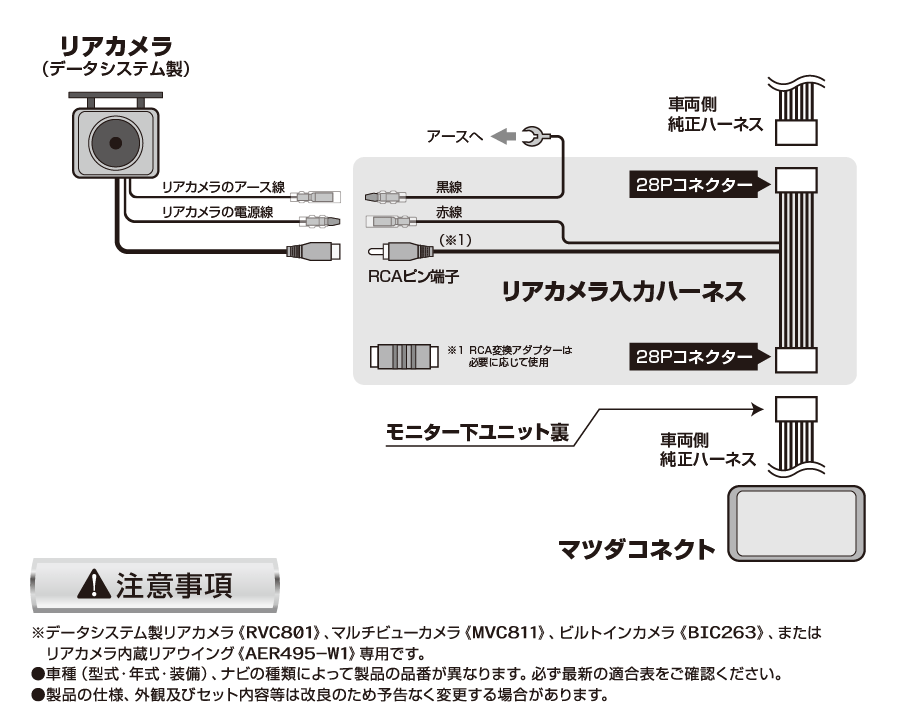

| RCH071U 税込価格8,250円（税別7,500円） |
| JAN：4986651103887 |
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。
※データシステム製リアカメラ《RVC801》、マルチビューカメラ《MVC811》、ビルトインカメラ《BIC263》、またはリアカメラ内蔵リアウイング《AER495-W1》専用です。他のカメラは使用できません。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |

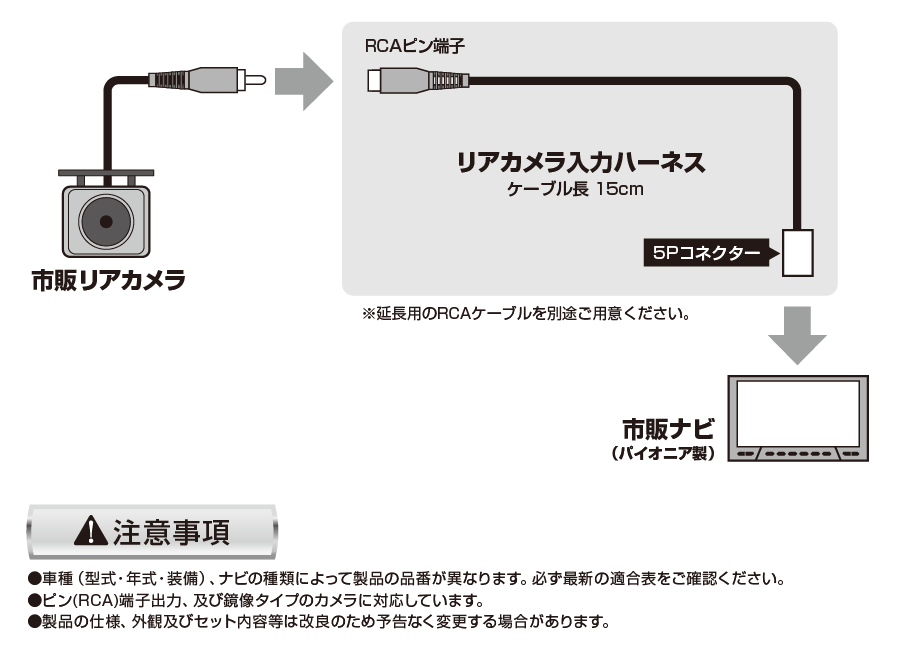

| RCH073P 税込価格2,090円（税別1,900円） |
| JAN：4986651103948 |
| 市販のリアカメラを市販ナビ（パイオニア製）に接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・結束バンド×2 |
| ・取付説明書 |

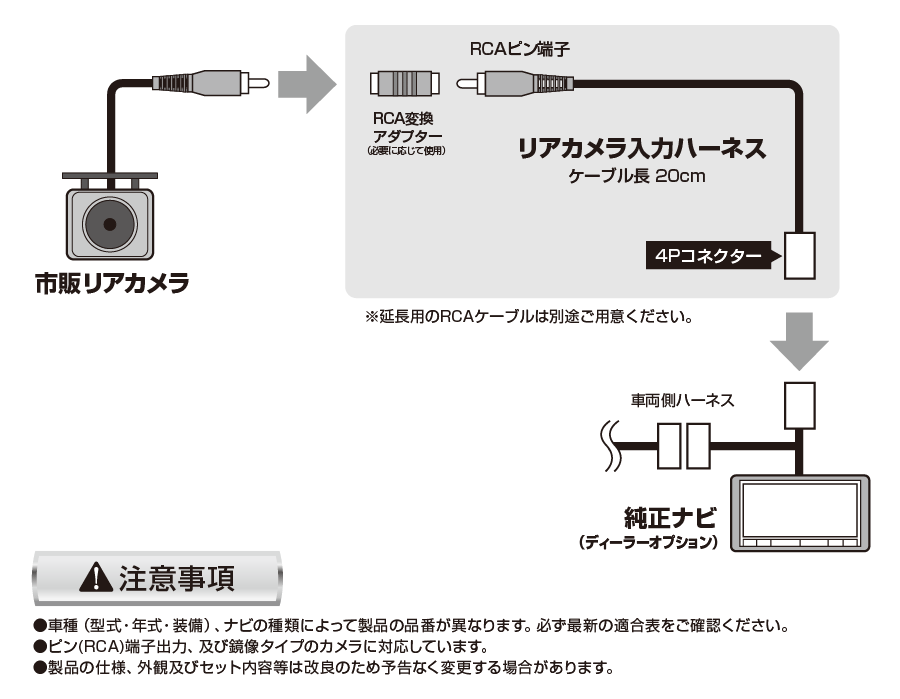

| RCH074N 税込価格2,750円（税別2,500円） |
| JAN：4986651103962 |
| 市販のリアカメラを日産車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

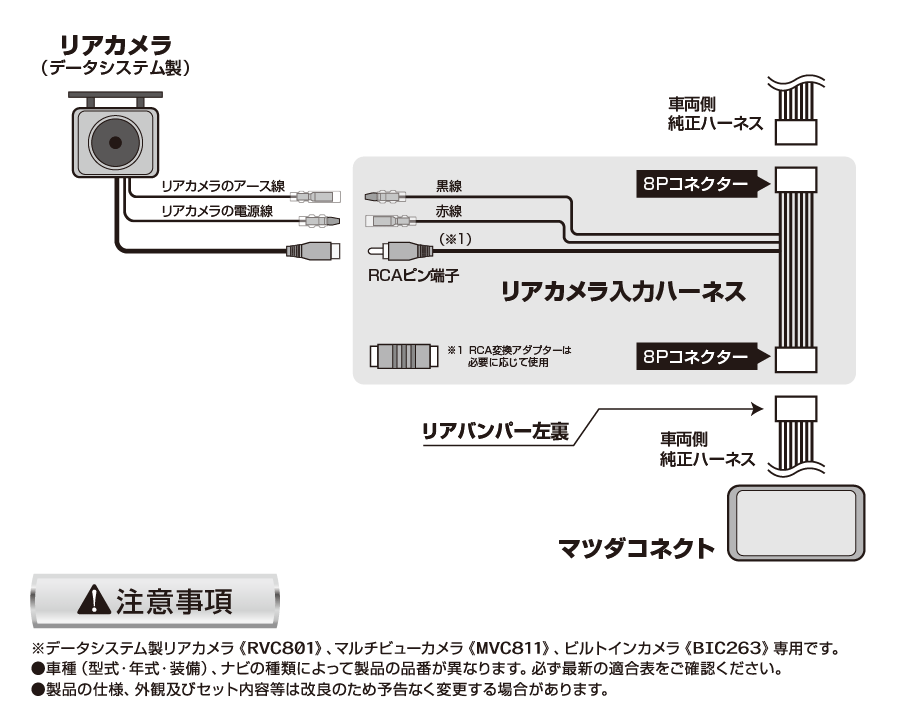

| RCH078U 税込価格6,820円（税別6,200円） |
| JAN：4986651104020 |
データシステム製リアカメラ※をマツダコネクトに接続するためのハーネスです。
※データシステム製リアカメラ《RVC801》、マルチビューカメラ《MVC811》、ビルトインカメラ《BIC263》専用です。他のカメラは使用できません。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |
| RCH079F 《純正ハーネス活用タイプ》 税込価格7,150円（税別6,500円） |
| JAN：4986651104099 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター×2 |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・エレクトロタップ |
| ・取付説明書 |

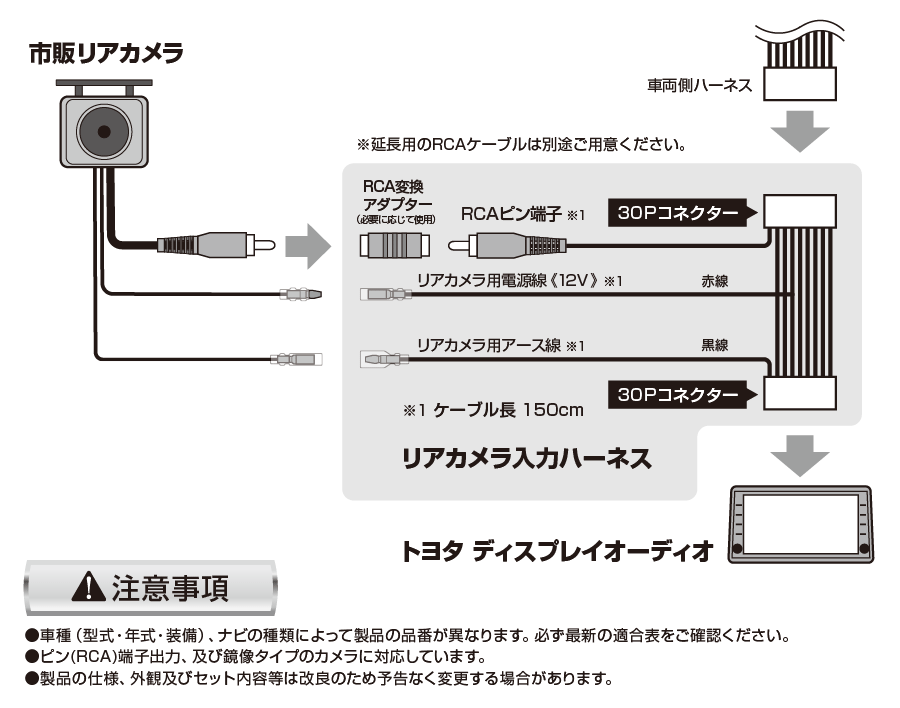

| RCH106T 税込価格10,780円（税別9,800円）
|
| JAN：4986651104969 |
| 市販のリアカメラをトヨタディスプレイオーディオに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・ギボシ端子（オス×1 メス×1） |
| ・ギボシスリーブ（オス×1 メス×1） |
| ・取付説明書 |
| |

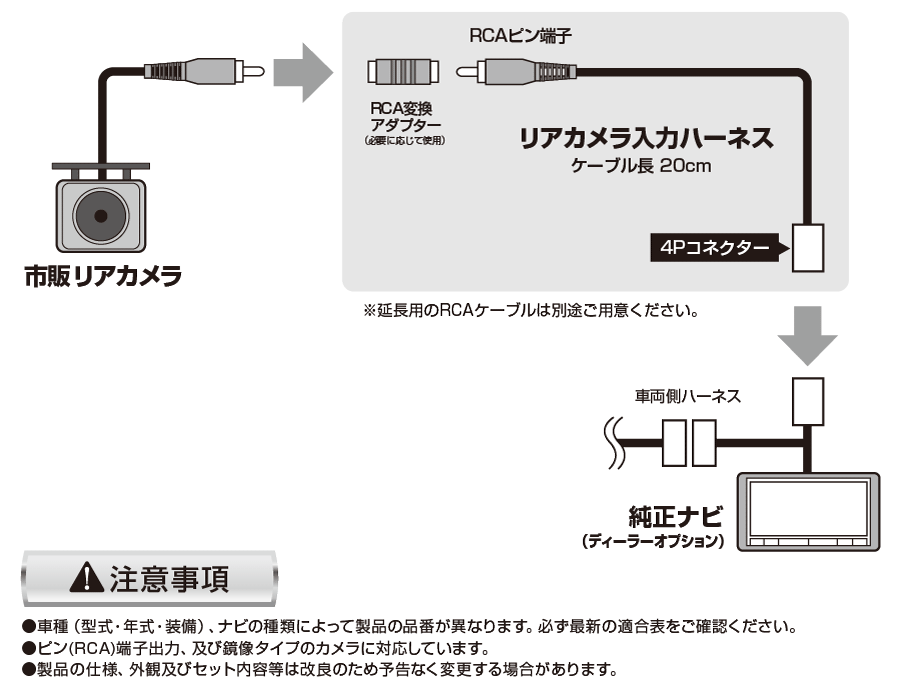

| RCH107N 税込価格2,750円（税別2,500円）
|
| JAN：4986651104976 |
| 市販のリアカメラを日産車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |
| |

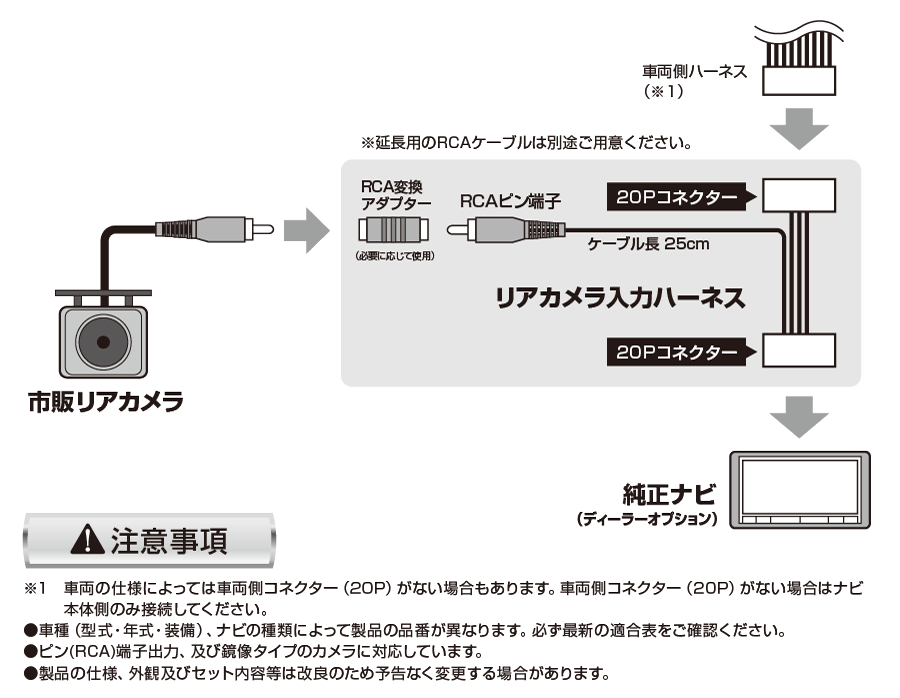

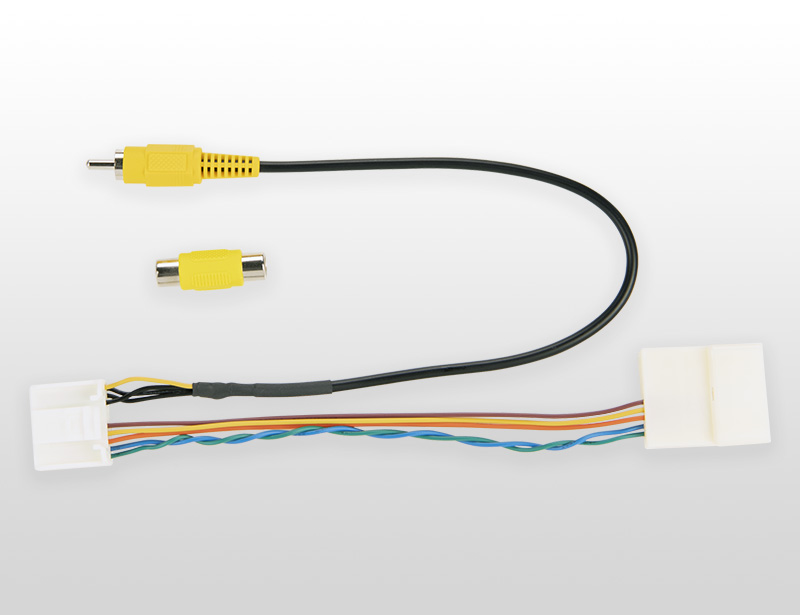

| RCH113D 税込価格4,950円（税別4,500円）
|
| JAN：4986651105126 |
| 市販のリアカメラをダイハツ車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |
| |

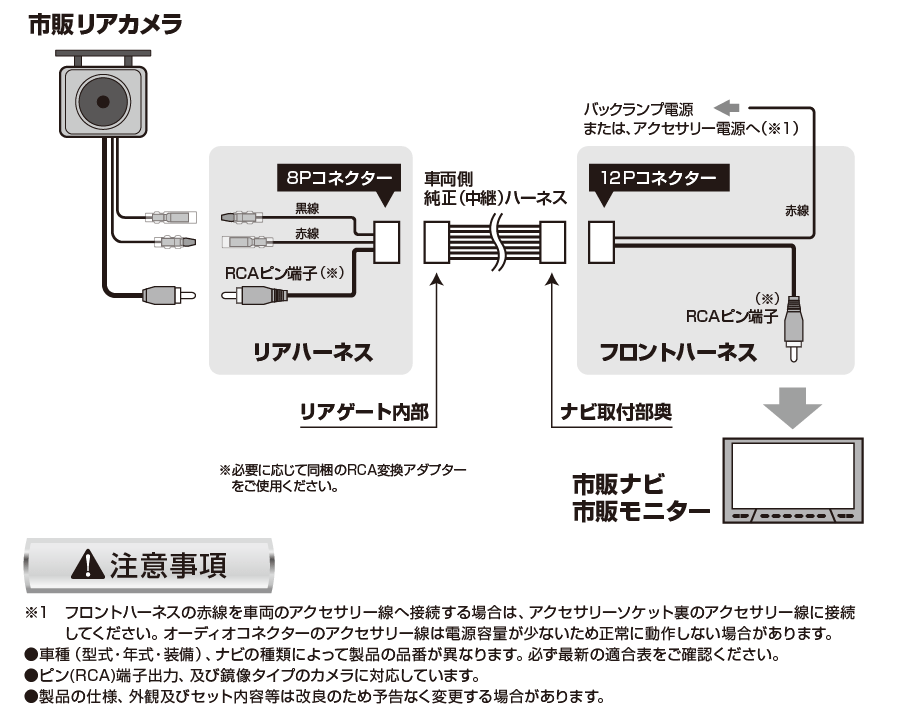

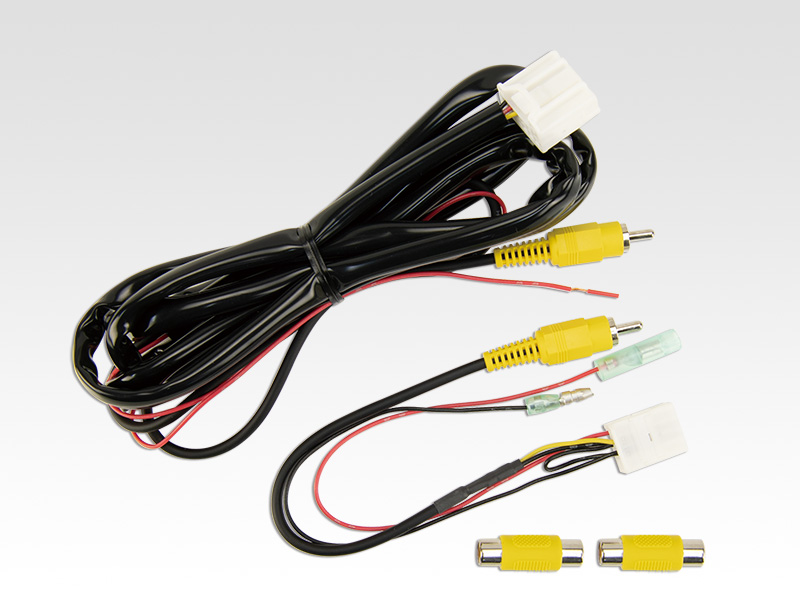

| RCH114T 税込価格5,500円（税別5,000円）
|
| JAN：4986651105188 |
| 車両側の純正（中継）ハーネスを活用して、市販のリアカメラを取り付けしやすくするハーネスです。 |
 |
・フロントハーネス（ナビ接続用） |
| ・リアハーネス（カメラ接続用） |
| ・RCA変換アダプター×2 |
| ・エレクトロタップ |
| ・取付説明書 |
| |

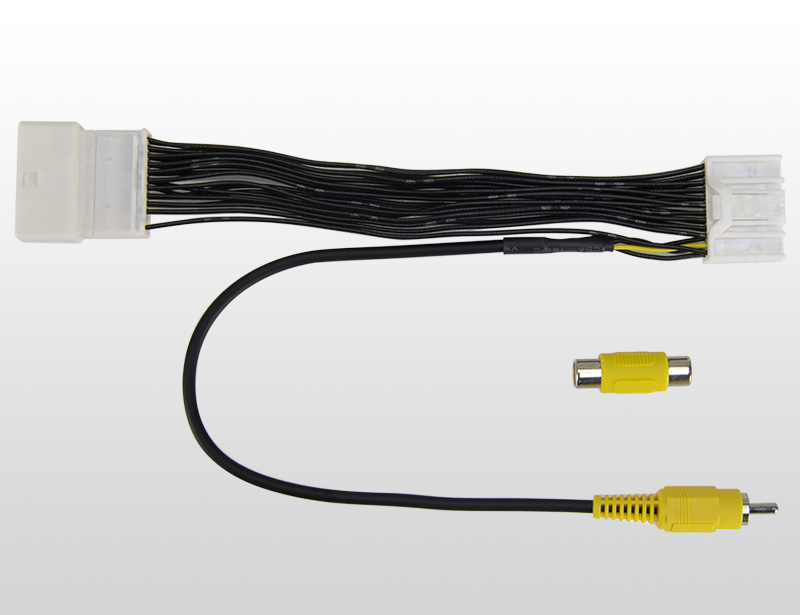

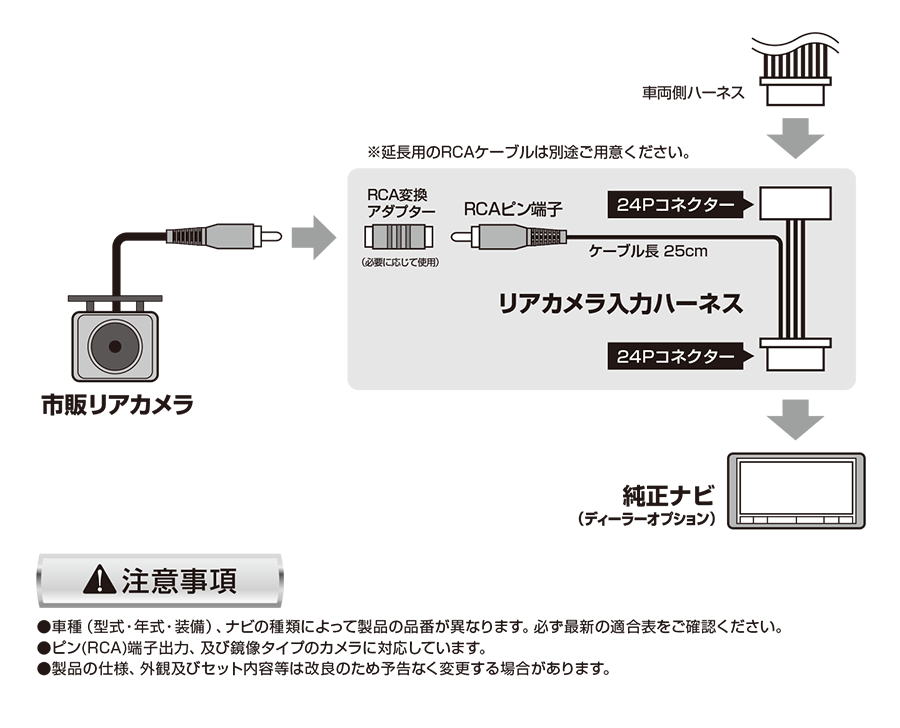

| RCH120D 税込価格4,400円（税別4,000円） |
| JAN：4986651105447 |
| 市販のリアカメラをトヨタ・ダイハツ車のディーラーオプションナビに接続するためのハーネスです。 |
 |
・リアカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |
| |
|
-
SCH series
- SCH series 仕様
| SCH019T/SCH020H/SCH022N/SCH027T |
| 寸法 |
ケーブル長 150mm |
| 映像入力端子 |
RCAピン端子 |
| SCH072F |
| 寸法 |
映像入力ケーブル長 300mm
ユニットケーブル 150mm
|
| 映像入力端子 |
RCAピン端子 |
SCH series 同梱品

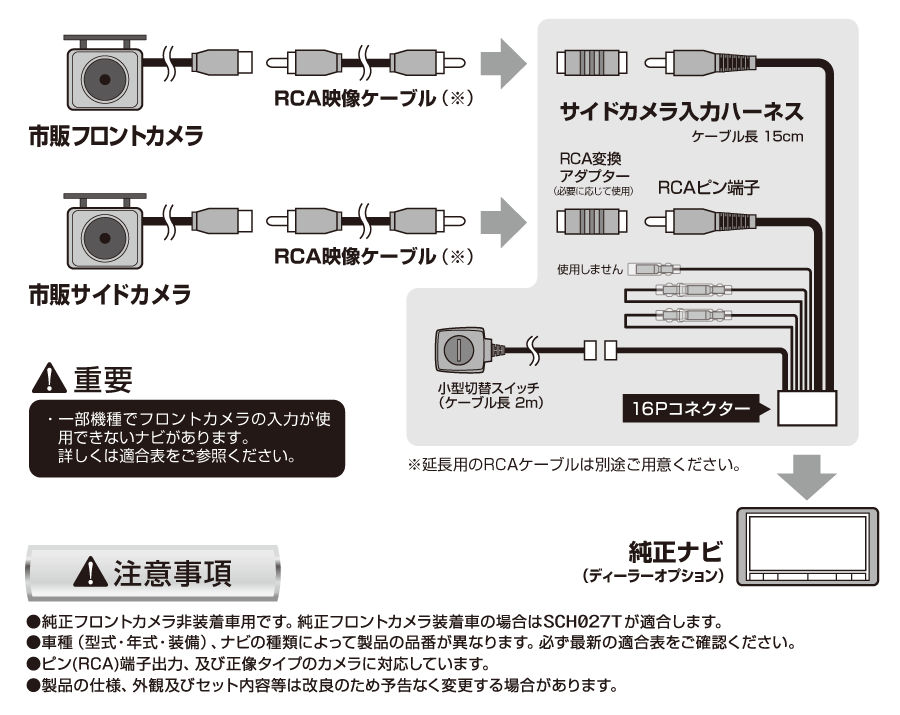

| SCH019T 税込価格6,266円（税別5,696円） |
| JAN：4986651101968 |
| 市販のカメラをトヨタ車のフロント/サイドカメラのオプション設定があるディーラーオプションナビに接続するためのハーネスです。 |
 |
・サイドカメラ入力ハーネス |
| ・RCA変換アダプター×2 |
| ・小型切替スイッチ（ケーブル長：2m） |
| ・両面テープ |
| ・結束バンド×5
|
| ・取付説明書 |

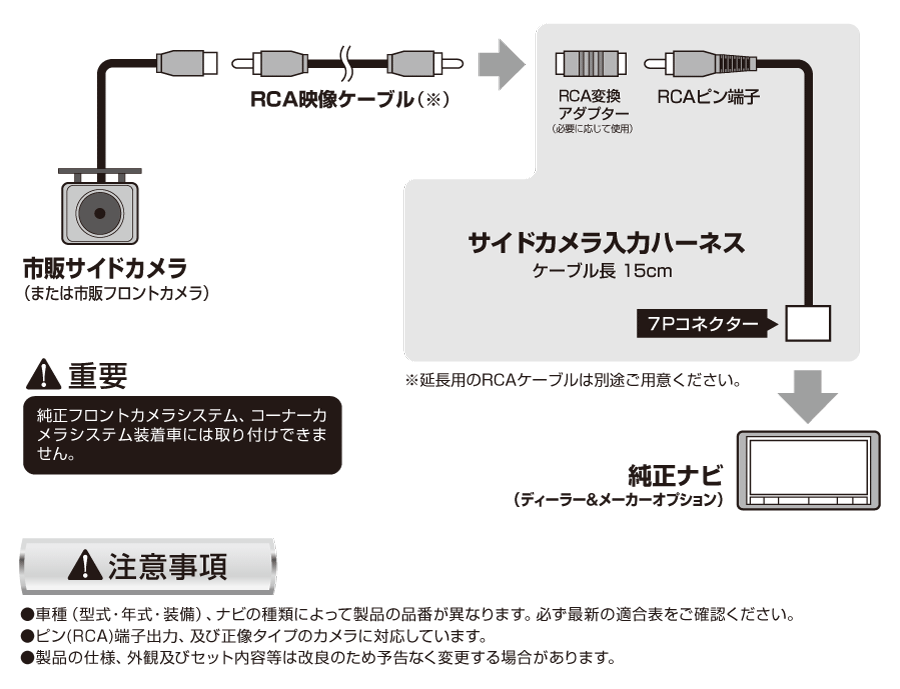

| SCH020H 税込価格3,144円（税別2,858円） |
| JAN：4986651101975 |
| 市販のカメラをホンダ車のフロント/サイドカメラのオプション設定がある純正オプションナビに接続するためのハーネスです。 |
 |
・サイドカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

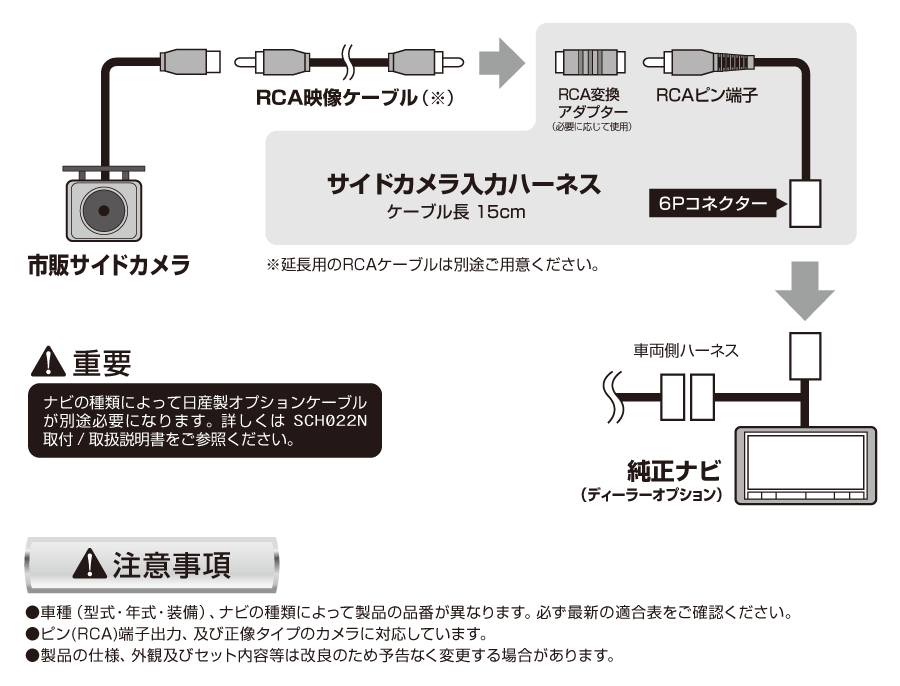

| SCH022N 税込価格3,144円（税別2,858円） |
| JAN：4986651102057 |
| 市販のサイドカメラを日産車のサイドカメラのオプション設定があるディーラーオプションナビに接続するためのハーネスです。 |
 |
・サイドカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

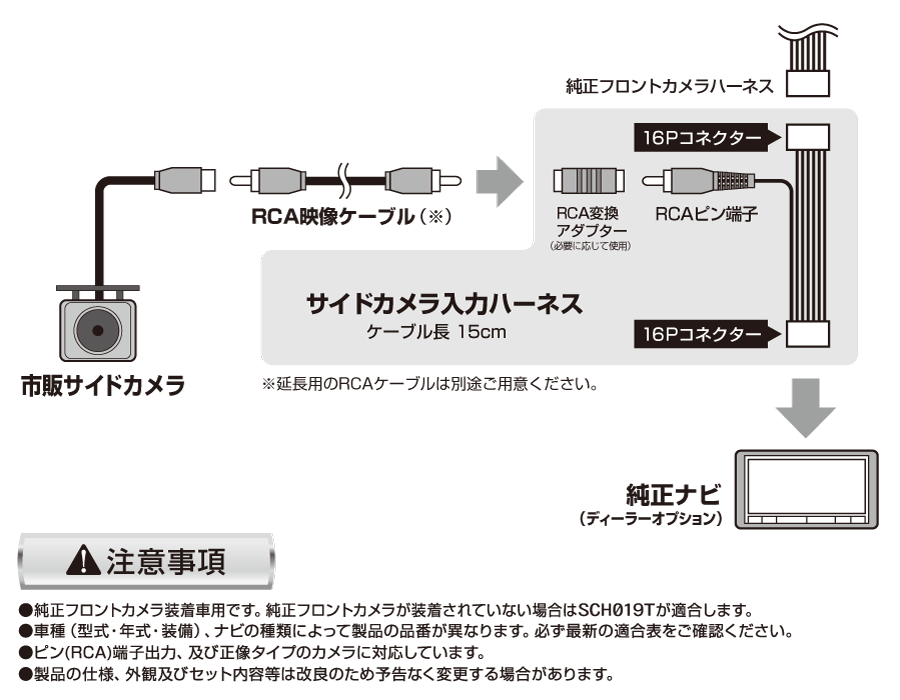

| SCH027T 税込価格3,667円（税別3,334円） |
| JAN：4986651102170 |
| 市販のサイドカメラをトヨタ車の純正フロントカメラが装着されているディーラーオプションナビに接続するためのハーネスです。 |
 |
・サイドカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明書 |

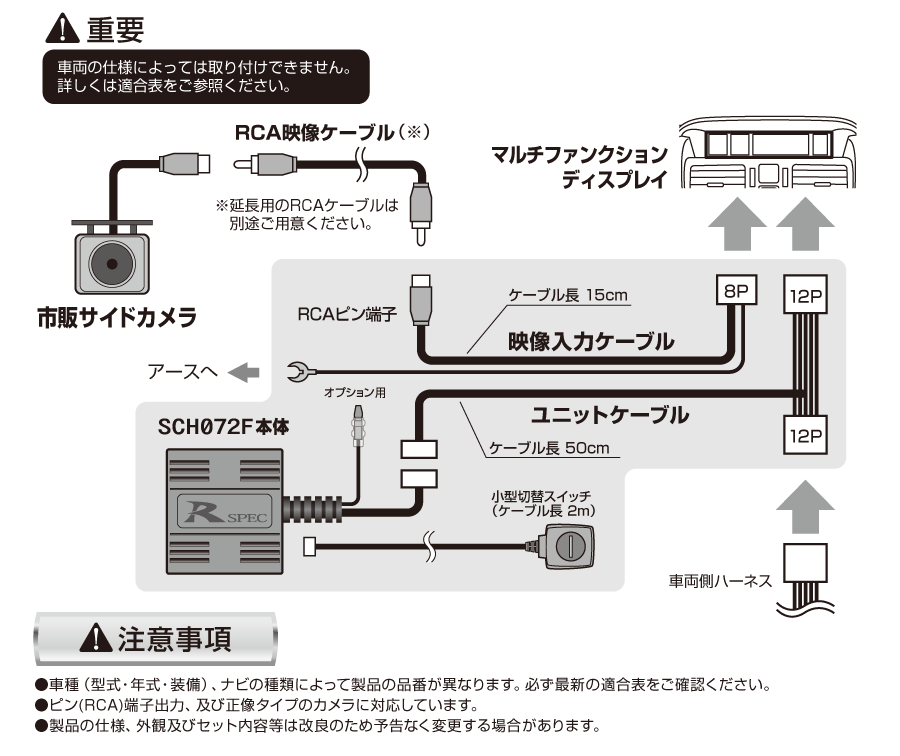

| SCH072F 税込価格16,280円（税別14,800円） |
| JAN：4986651103764 |
| 市販のサイドカメラをスバル車のマルチファンクションディスプレイに接続するためのハーネスです。 |
|
・SCH072F本体 |
| ・映像入力ケーブル |
| ・ユニットケーブル |
| ・小型切替スイッチ（ケーブル長：2m） |
| ・点検コネクター |
| ・結束バンド ×5 |
| ・両面テープ（大×1、小×1） |
| ・取付説明書 |
| |
|
-
FCH series
- FCH series 仕様
| FCH105H |
| 寸法 |
ケーブル長 150mm |
| 映像入力端子 |
RCAピン端子 |
FCH series 同梱品

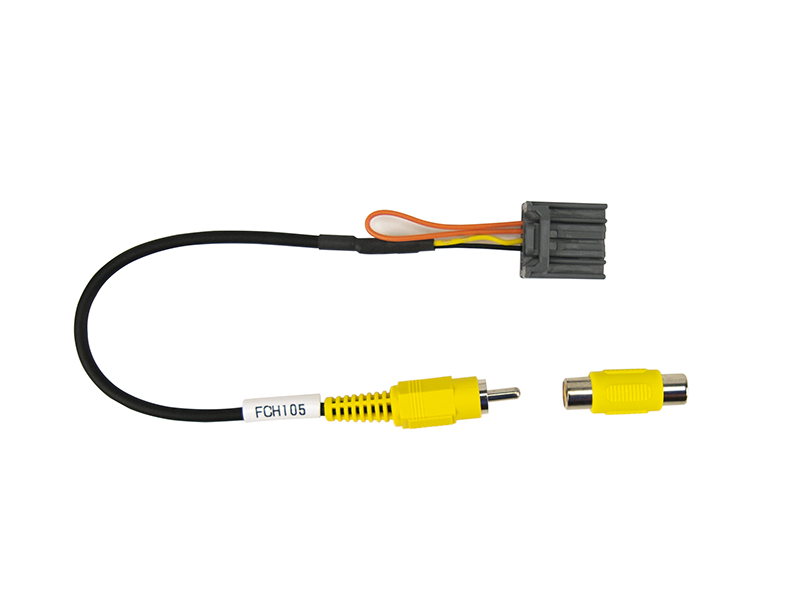

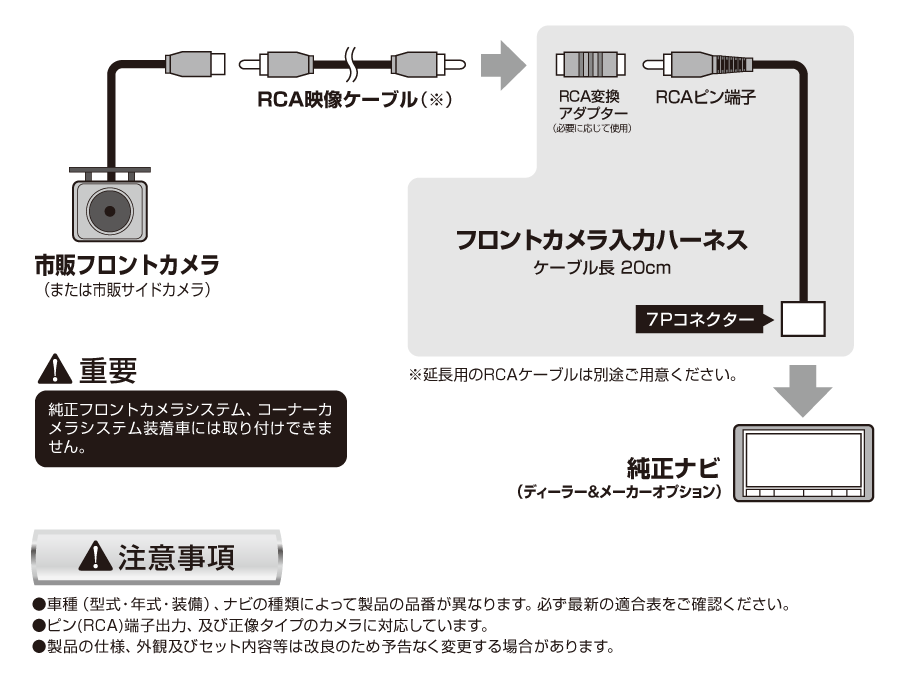

| FCH105H 税込価格3,300円（税別3,000円）
|
| JAN：4986651104921 |
| 市販のカメラをホンダ車のフロントカメラのオプション設定があるディーラーオプションナビに接続するためのハーネスです。 |
 |
・フロントカメラ入力ハーネス |
| ・RCA変換アダプター |
| ・結束バンド×2 |
| ・取付説明 |
|
|
|
|
