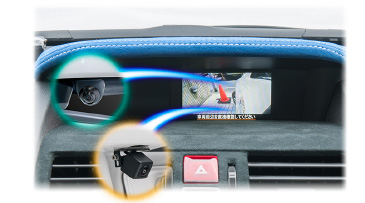

スバル車のマルチファンクションディスプレイ（以下：MFD）は、リバース信号で情報画面からカメラ映像に切り替わります。ここでは、その特徴を活かし、MFDに、バックカメラやサイドカメラなどの映像を映せるハーネスをご紹介しています。

装着する車種や年式等により、製品の適合品番が異なります。
詳しくは最新適合表をご参照ください。

【取り付け取付説明ムービーをご紹介】

■取付製品：車種別サイドカメラキット（SCK-50L3N）、サイドカメラ入力ハーネス（SCH072F）
■取付車両：スバルレヴォーグ

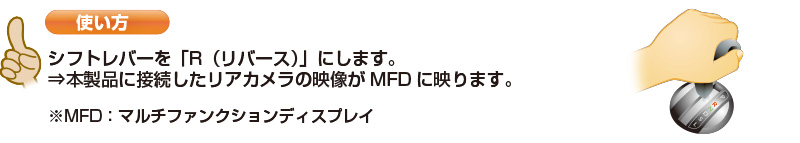

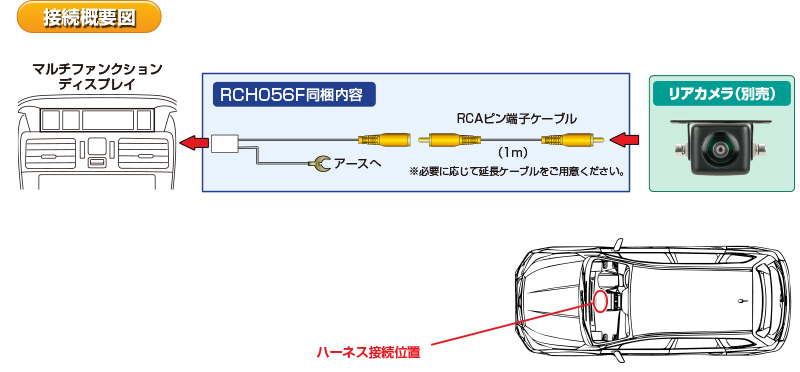

リアカメラ入力ハーネス「RCH056F」は、シフトレバーを「R（リバース）」にしたとき、MFDにリアカメラ映像を映すハーネスです。

リアカメラ入力ハーネス
RCH056F 税抜価格 2,980円

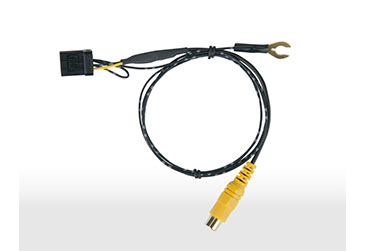

・リアカメラ入力ハーネス×1	・RCAピン端子ケーブル（100cm） ×1
・結束バンド×3	・取付/取扱説明書

【下記仕様の車両には取り付けできません。】
　● リアカメラ・サイドカメラの映像がマルチファンクションディスプレイに表示される車両
　●「ディスプレイコーナーセンサーキット」装着車
　●「パナソニックビルトインSDナビ」装着車

※詳しくは取扱説明書をご参照ください。

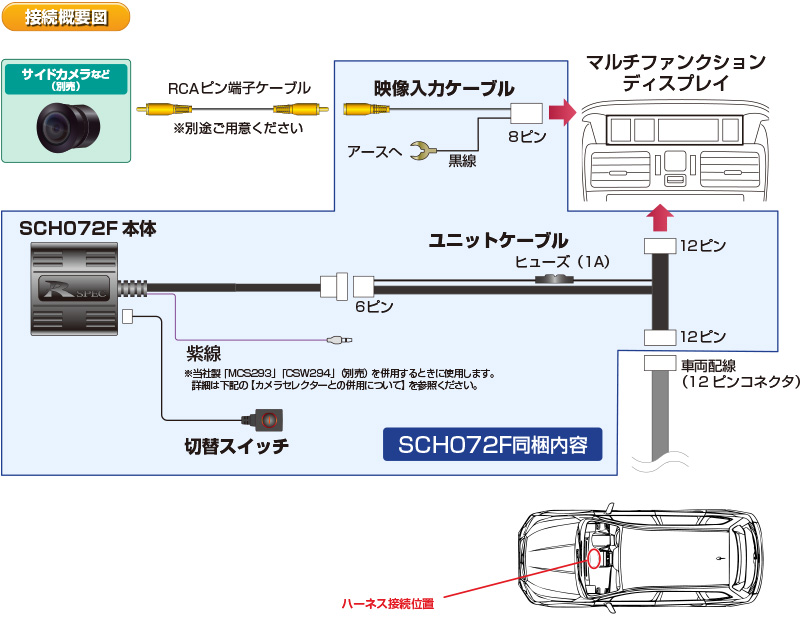

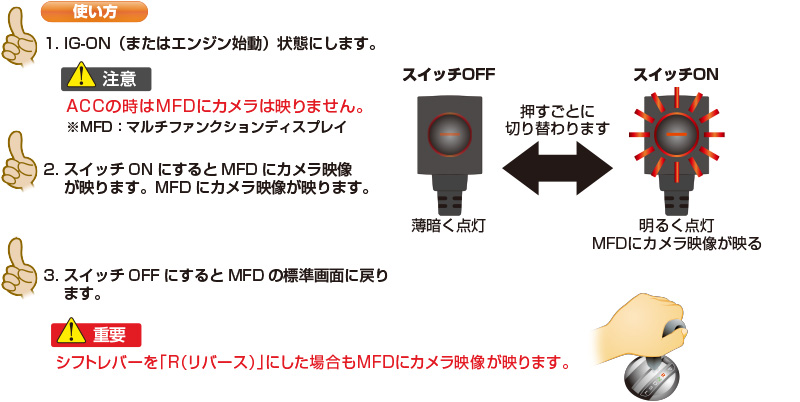

サイドカメラ入力ハーネス「SCH072F」は、MFDにリバース信号を入力させるハーネスキットです。付属の切替スイッチを押すと、SCH072F本体からリバース信号がMFDに流れることにより、接続したカメラ映像に切り替えることができます。

サイドカメラ入力ハーネス
SCH072F 税抜価格 14,800円

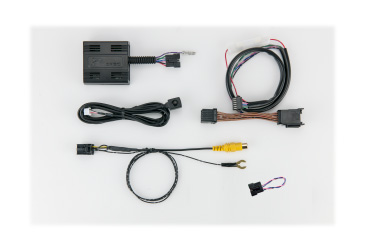

・SCH072F本体 ×1	・映像入力ケーブル ×1
・ユニットケーブル ×1	・切替スイッチ ×1
・点検コネクタ ×1	・結束バンド ×5
・両面テープ　大/小各1枚	・取付/取扱説明書
・保証書&ユーザー保証登録カード

【下記仕様の車両には取り付けできません。】
　● リアカメラ・サイドカメラの映像がマルチファンクションディスプレイに表示される車両
　●「ディスプレイコーナーセンサーキット」装着車
　●「パナソニックビルトインSDナビ」装着車
　●マニュルトランスミッション車
　※当社製「RCH056F」と併用はできません。

※詳しくは取扱説明書をご参照ください。

【カメラセレクターとの併用について】
カメラセレクターを併用して複数のカメラを取り付ける場合、SCH072F本体から出ている「紫線」とカメラセレクターから出ている「リバース出力線」を接続することで連動させることができます。

カメラセレクター付属の切替スイッチを押すと、カメラセレクターからリバース信号が出力され、MFDの映像に切り替わります。この場合、SCH072F付属のスイッチは使用しません。

※1	アイドリングストップ機能でのアイドリングストップ中に、本製品のスイッチをON⇒OFFにした場合、その後のエンジン始動時に「エコゲージ履歴」と「走行燃費」情報がリセットされることがあります。
※2	【i/SET】スイッチを操作するとMFDに警告が表示されることがあります。この警告表示はエンジン再始動で非表示になります。また、このとき「エコゲージ履歴」と「走行燃費」情報がリセットされることがあります。
※3	ACCのときは本製品で接続したカメラは映像はMFDに映りません。
※4	「MCS296」「CSW294」の接続は各取付説明書の「ナビやモニターのリアカメラ連動画面を使用する場合」の接続方法をご覧ください。
